2021年照阔净化卷帘式过滤器说明书3

五.滤料的安装和更换

5.1滤料的安装

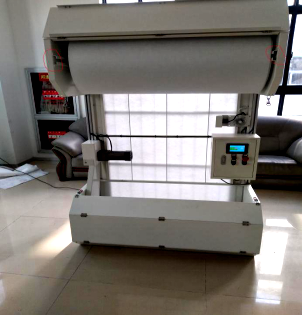

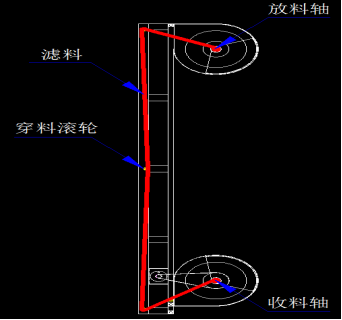

（1）滤料安装示意图：

如图示将滤材从放料轴穿出，经过穿料滚轮，再回到收料轴，如下图所示



安装滤料步奏如下：

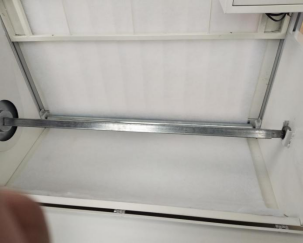

1.如下图左所示方向，将放料轴连同两端的阻尼器一同从U型固定槽中取出。再将一端的阻尼器取下，将放料轴穿插后滤棉的纸筒轴心内，并将取下的阻尼器安装上，如下图右所示。



2.将料卷的网布面朝上，将料从上穿料滚轴进入两侧保护网中间，如下图左所示。将穿好放料轴和阻尼器的料卷，推入U型固定槽内，如下图右所示。



3. 将穿过保护网的滤棉再穿过下穿料滚轴，如下图左所示。再将滤棉放置在收料轴上，并用配置的U字型将滤棉固定在收料轴上，如下右图所示。再将设备通电运行，调至手动控制，使设备正转运行，收料轴转动几圈后将U型固定片完全包裹，停止设备的运行。滤料的安装结束。





（1）滤料的建议使用周期：

A、压差表显示的阻力值达到新安装滤棉的2~2.5倍时，建议更换滤料；

B、厂房在建设期、厂房周边有在建设工地项目、雾霾天气多PM2.5浓度超标时，

    建议更换周期设置为10天/次；

C、周围空气质量正常，建议更换周期设置为15~20天/次。

   若卷帘过滤器的出风侧出现明显的灰尘（浮尘）迹象，应马上更换滤料，并缩短更换周期。

 卷帘将放料箱的材料收完时，应及时更换新的滤料放入卷帘设备，以免空调箱内过滤器污染，造成更大损失。



5.2滤料的更换

（1）当整卷滤料用完时，建议停机更换滤棉（佩戴防尘口罩、防尘服和作业手套）；

（2）转动设备手盘，将滤料全部卷到收料箱；

（3）拧开活动料箱盖的固定手轮，将料箱盖转动到打开状态（因为卷帘宽度较大，一般建议两人站在料箱两端，协同处理）；

（4)用力将收料轴往一端轴向拉动，使之内部的弹簧处于压缩状态，另一端会自然掉出插接口；

（4）将滤料和收料轴取下，抽出收卷轴和收料卡槽。

（5）打开放料箱，用取出收料轴相同的方法，取下放卷轴。

（6）将放料轴穿过新的滤料中心，装进上料箱（注意：放料轴必须要卡进放料支撑卡槽内）。

（7）穿料的过程见上文“滤料安装示意图”



六、日常维护

（1）定期查上、下滤料轴两端的轴承是否滑动正常。

（2）检查设备各个部位是否运行正常。

（3）用干布擦拭手盘及减速机构上的灰尘，保持器件的干燥。

（4）检查传动部分。检查传动链轮是否松动，如果松动就要调节张力辅助轮位置，调节至传送链轮不能弯曲即可。

（5）检查设备上的螺栓有无松动。

（6）定期给传动链轮注入少量耐磨润滑油。（注油周期以目视传动链轮上的润滑状况和运转状况）。

七、操作说明

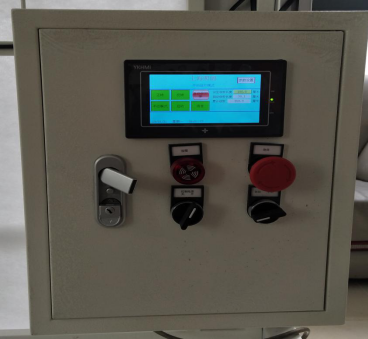

1、开机，打开机箱电源开关。

2、启动完成进入主画面。

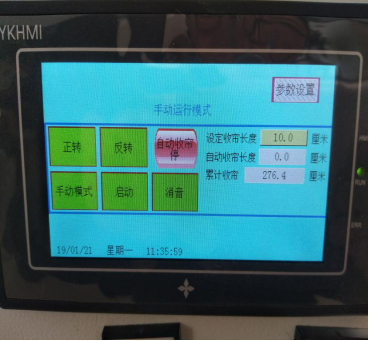

3、手动模式：控制电机正反转，需正转时按正转5秒电机启动，反转相同原理操作。

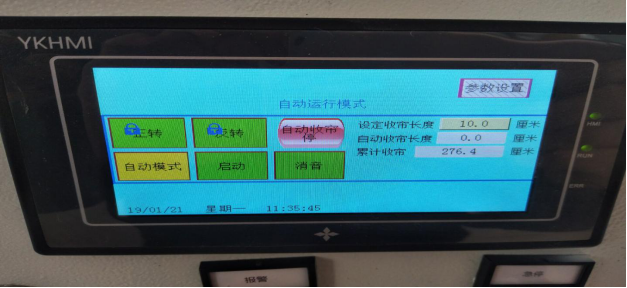

4、自动模式：按手动模式键进入自动模式，相反按自动模式键进入手动模式。自动模式下，按启动键启动，当压差开关的压力达设计值时，PLC会启动马达，带动滤棉旋转，当滤棉行走到设定长度（长度设定：按设定吸帘长度按钮进入更改参数确定即可）值时电机会停止运转。

5、报警提示

（1）当收帘过程中断棉译码盘不能启动，则会10秒后报警，需人工确认有无问题，排除问题后，按（消音）键消除报警，再按（检修确认）键5秒复位。

（2）当滤棉走到最后没有棉的情况下，PLC不会立刻报警，需到压力值达到设定值才会显示报警，并提示更换滤棉。

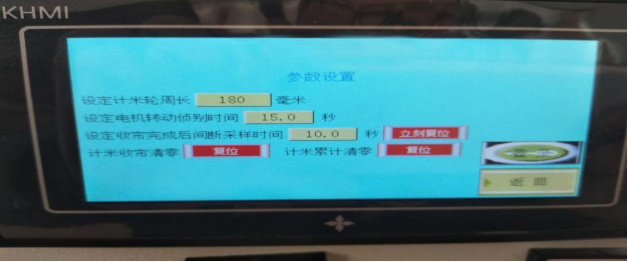

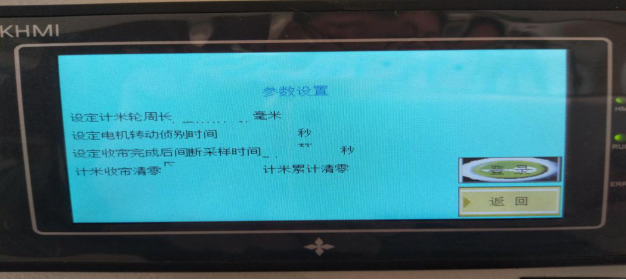

6、参数设置页面进入

（1）按凌两净字的区域进入改页面。

（2）当卷棉行走长度有差异时，调整计米轮周长数值，长度过长时，缩小周长数值，反则增大。

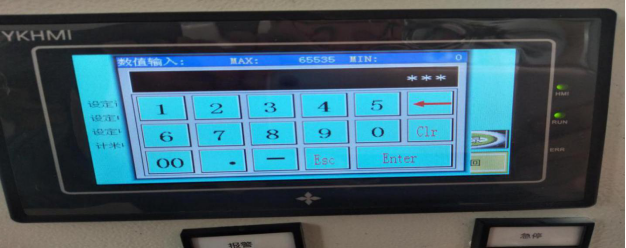

（3）进入参数设置页面密码为111。

（4）其它数值为出厂调好不需改变。
